Для определения промышленной чистоты в мировой практике используются стандартизованные методы измерения. В соответствии с выбранным стандартом результат указывается в классах или кодах. Далее мы хотели бы ознакомить Вас с наиболее распространенными и важными международными стандартами.
1. Современные классы чистоты
ISO 4406:2017
История и сфера применения: В 1999 году ИСО 4406:1999 заменило предыдущий стандарт ИСО 4406:1987. Последняя ревизия называется ISO 4406:2017. ИСО 4406 в основном используется в гидравлической промышленности, однако компании в области фильтрации, топливной и автомобильной промышленности также принимают этот стандарт.

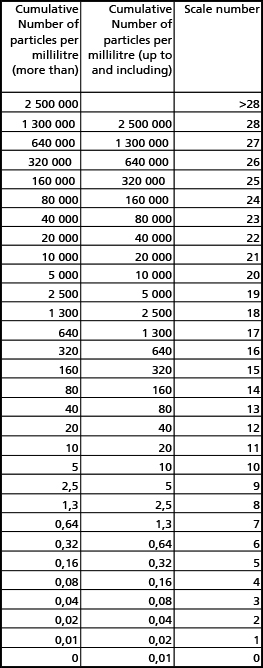

Размеры частиц: Классы чистоты в соответствии со стандартом ISO 4406 определяются суммарным количеством частиц в диапазонах размеров >4 мкм(с), >6 мкм(с) и >14 мкм(с). Для соответствия процессу стандартизации ISO размеры частиц были определены заново. Размеры частиц теперь отображаются в виде мкм(с). Дополнительный пункт с) указывает на то, что счетчик частиц был откалиброван в соответствии со стандартом ISO 11171. Это позволяет легко идентифицировать и дифференцировать старые и новые измерения. 1 мкм согласно ISO 4402 равен приблизительно 4 мкм(с) согласно ISO 11171.

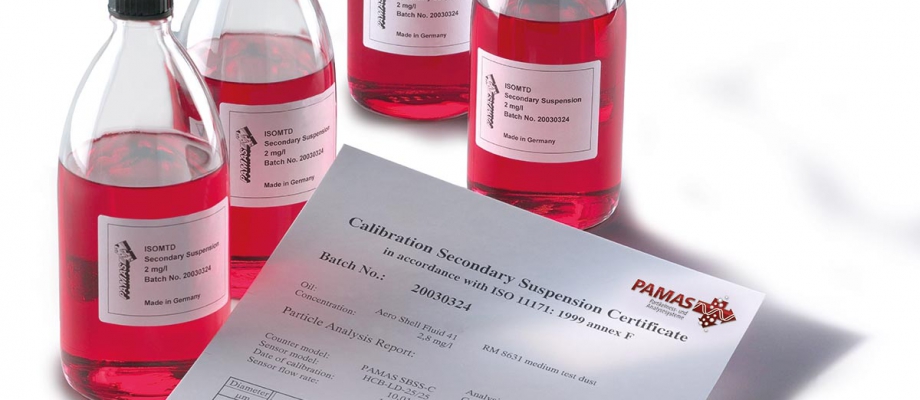

Калибровка: Стандарт ИСО 4406 основан на калибровочном стандарте ИСО 11171. Используемая калибровочная суспензия называется ISO MTD (ISO Medium Test Dust). Эта суспензия была введена после окончания производства суспензии ACFTD (Air Cleaner Fine Test Dust), которая ранее использовалась для калибровки счетчиков частиц в соответствии с ISO 4402.
SAE AS4059F
История и сфера применения: SAE AS4059 был разработан на смену стандарту NAS 1638 и с целью устранения существующих недостатков NAS 1638. Обладает, прежде всего, прослеживаемостью используемого калибровочного эталона. NAS 1638 не имеет прослеживаемости к эталону. SAE AS4059 в основном используется военными и компаниями из авиационной/аэрокосмической и морской нефтегазовой промышленности.

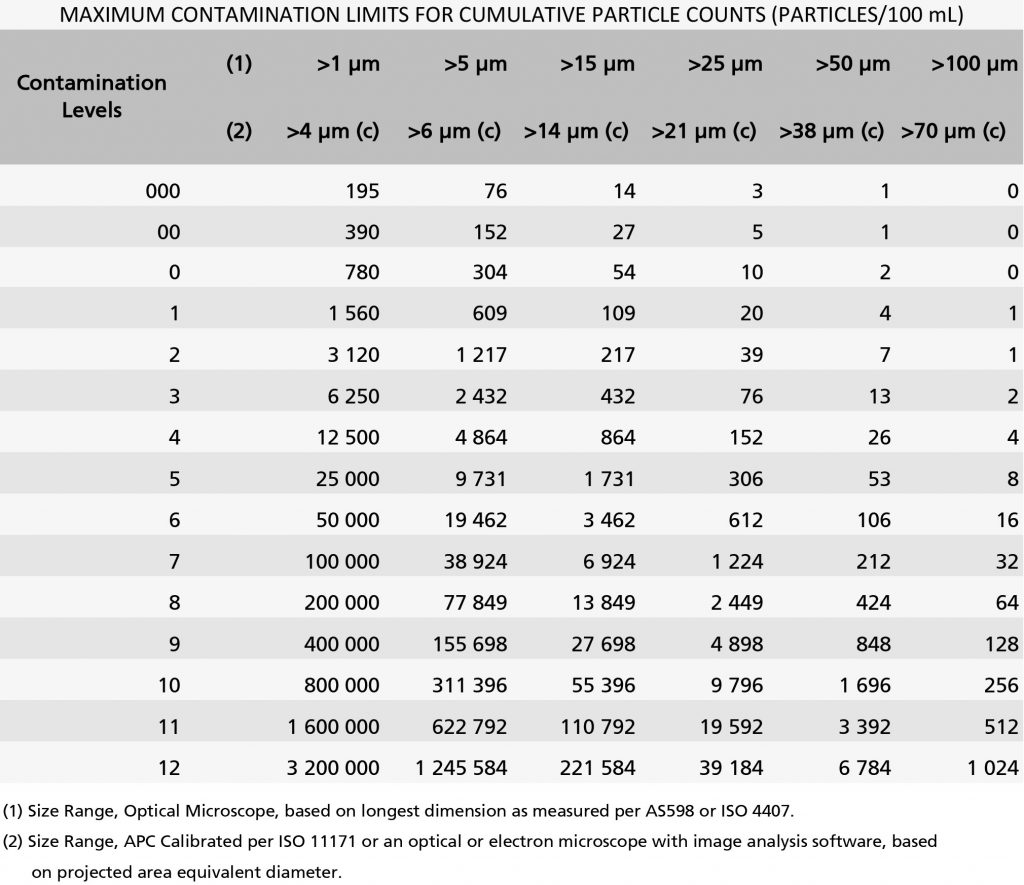

Размеры частиц: В зависимости от применения указывается 5 или 6 классов чистоты.
Для 6-ти размерных каналов: > 4 мкм(с), 6 мкм(с), 14 мкм(с), 21 мкм(с), 38 мкм(с) и 70 мкм(с).
Для 5-ти размерных каналов: >6 мкм(с), 14 мкм(с), 21 мкм(с), 38 мкм(с) и 70 мкм(с).
Это последняя редакция, которая удалила диапазон A-F (6 каналов) и B-F (5 каналов) из стандартного результата отчета. Результат сообщается в самом большом классификационном коде каналов с размером, перед которым стоят буквы cpc. Буквы cpc обозначают совокупное количество частиц. Например, результат отображается как - SAE AS4059F cpc 4.
Калибровка: Как и стандарт ISO 4406, SAE AS4059 основан на калибровочном стандарте ISO 11171.
ГОСТ 17216:2001
История и сфера применения: Российский военный стандарт ГОСТ 17216:2001 играет центральную роль в выражении чистоты масел и топлива во всех областях военного и гражданского применения. Это относится не только к России, но и ко всем странам СНГ и некоторым азиатским странам, поставляющим на российский рынок.
Размеры частиц: В зависимости от интерпретации определяются классы чистоты для различных размеров частиц в диапазоне от 0,5 до 200 мкм.
Калибровка: ГОСТ 17216:2001 основан на калибровочном стандарте ISO 4402.
2. Исторические классы чистоты
NAS 1638
История и сфера применения: NAS 1638 является предшественником SAE AS4059. Являясь старейшим стандартом чистоты, он известен большинству пользователей. Изначально разработанный в 1960-х годах как руководство по чистоте гидравлических жидкостей в авиационной промышленности, он быстро стал применяться и в других отраслях промышленности.

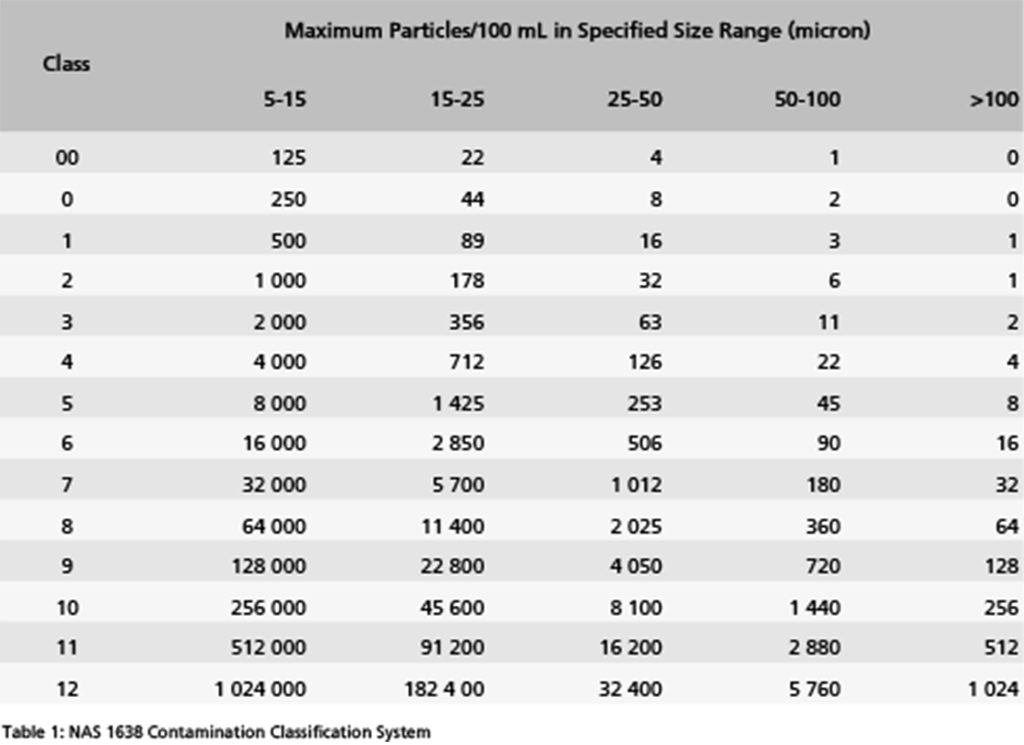

Размер частиц: Классы чистоты в соответствии с NAS 1638 определяются дифференцированными значениями в диапазонах размеров:
от 5 до 15 мкм, от 15 до 25 мкм, от 25 до 50 мкм, от 50 до 100 мкм и более 100 мкм.
Калибровка: Для выражения результатов согласно NAS 1638 автоматические счетчики частиц обычно калибруются в соответствии со стандартом ISO 4402. Поскольку в 1964 году, когда было опубликовано NAS 1638, счетчики частиц не были разработаны, первые калибровочные эталоны были ретроспективно адаптированы к NAS 1638. Производство калибровочного материала ACFTD по ISO 4402 прекратилось в 1999 году, и с тех пор калибровки по ISO 4402 больше не эффективны. Pamas GmbH, однако, имеет большой запас этого калибровочного материала ACFTD и в состоянии обеспечить калибровки в соответствии с ISO 4402 по запросу, если клиентские приложения или старые проекты требуют этого стандарта.
ISO 4406:1987
История и сфера применения: Предшественник стандарта ISO 4406:1999 сегодня актуален только как справочное значение или по историческим причинам.
Размеры частиц: Классы чистоты согласно ISO 4406:1987 определяются кумулятивными числами в диапазонах размеров >5 мкм и >15 мкм (иногда также >2, >5 и >15 мкм).
Калибровка: ИСО 4406:1987 основан на калибровочном стандарте ИСО 4402.

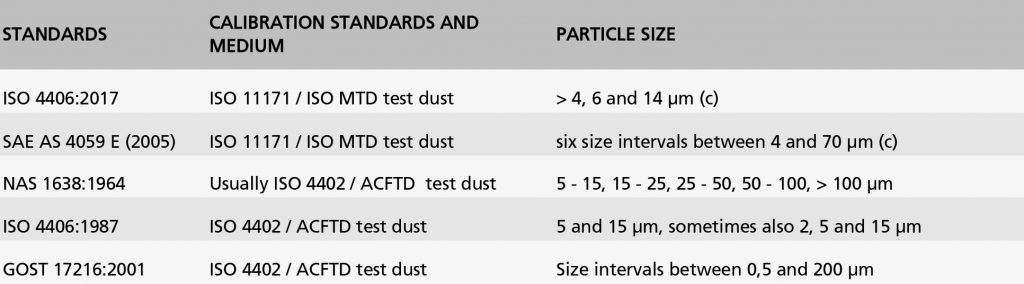

Эта таблица дает обзор наиболее распространенных классов чистоты и калибровочных эталонов, на которых они основаны:
